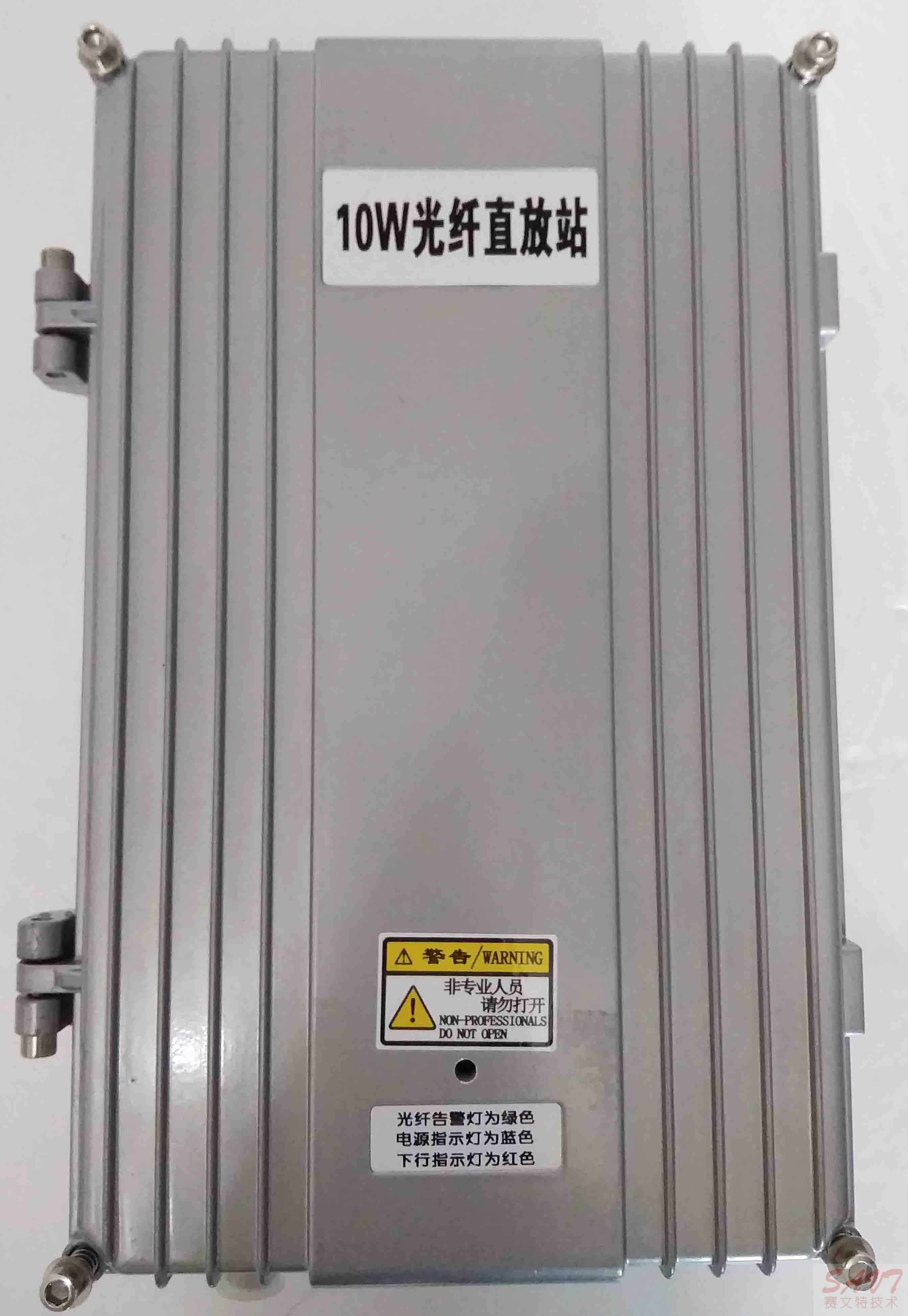

10W光纖直放站

型號：GXZFZ-10W-350/400

對講機光纖直放站屬于同頻放大設備,用于增大對講機系統的覆蓋距離和范圍,特別適合于山區,封閉廠房車間,高層樓宇和大型商場的地下室,地下建筑,隧道,礦井等區域.解決對講機系統覆蓋的盲區和死角問題.
特點:
1：直放站與中轉臺之間的鏈路采用光纖
2：對講機光纖直放站由前端機和后端機組合而成
3：對講系統頻率范圍:,400--470MHz,350MHz段

原理簡介 光纖直放站：Repeater

近端機：Master Block，為主控單元

遠端機：Slave Block ，為受控單元/從屬單元/覆蓋單元

1、近端機的輸入信號一般從基站（中轉臺）耦合而來；

2、近端機一般裝在基站機房里，遠端機則裝在覆蓋區域邊緣或者里面的某個適當位置(看覆蓋室內還是室外)，遠端機旁邊通常要裝一個ODB(光纖配線盒)。

光纖直放站主要由光近端機、光纖、光遠端機(覆蓋單元)幾個部分組成。光近端機和光遠端機都包括射頻單元(RF單元)和光單元。無線信號從基站中耦合出來后，進入光近端機，通過電光轉換，電信號轉變為光信號，從光近端機輸入至光纖，經過光纖傳輸到光遠端機，光遠端機把光信號轉為電信號，進入RF單元進行放大，信號經過放大后送入發射天線，覆蓋目標區域。上行鏈路的工作原理一樣，手機發射的信號通過接收天線至光遠端機，再到近端機，回到基站。

光纖直放站近端機收到基站的下行信號送至近端主機，放大后送到光端機內進行電／光轉換，發射1.55&1.31μm波長的光信號，再送到光波復用器，同原傳輸鏈路的光信號(波長1.31μm)合在一起經光纜傳到遠端；遠端光波波分器將1.31μm和1.55μm波長的光信號分開后，讓1.55μm波長的光信號輸入光端機進行光／電轉換，還原成下行信號，再經遠端主機內部功放放大，由全向天線發射出去送給對講機。對講機的上行信號逆向送到基站，這樣就完成了基站與對講機的信號聯系，建立通話。

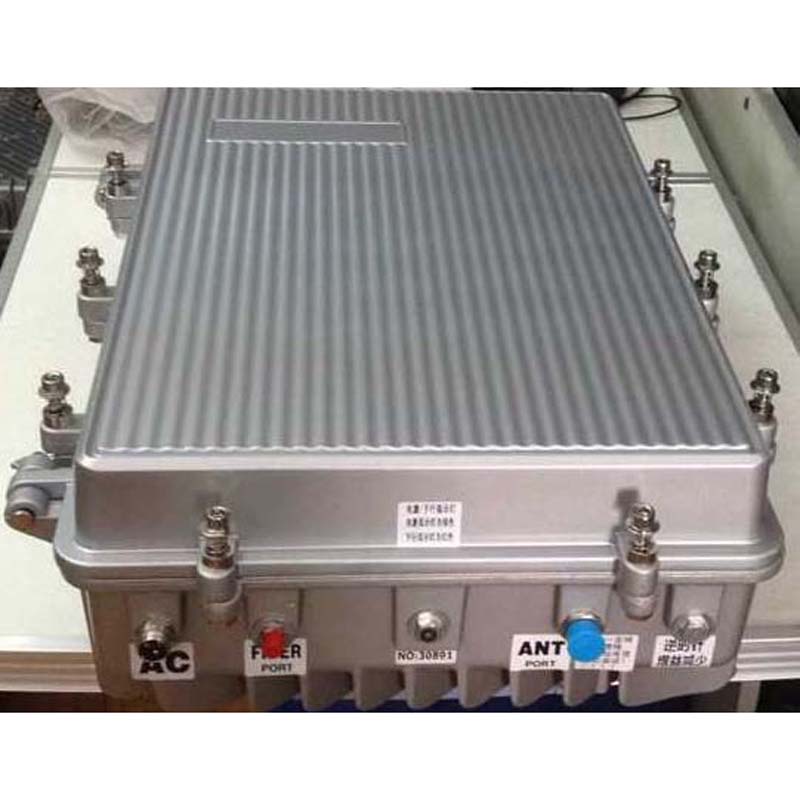

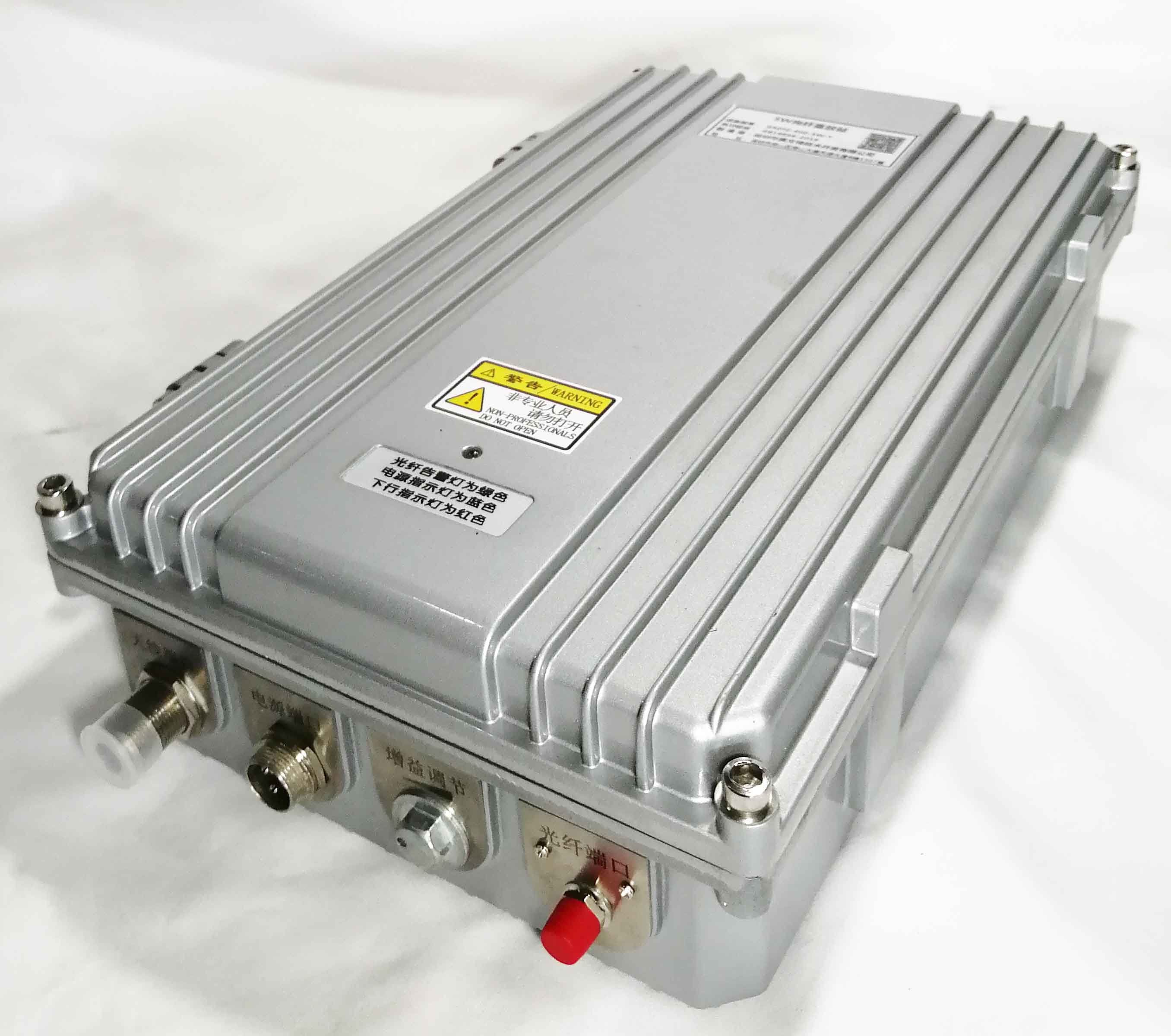

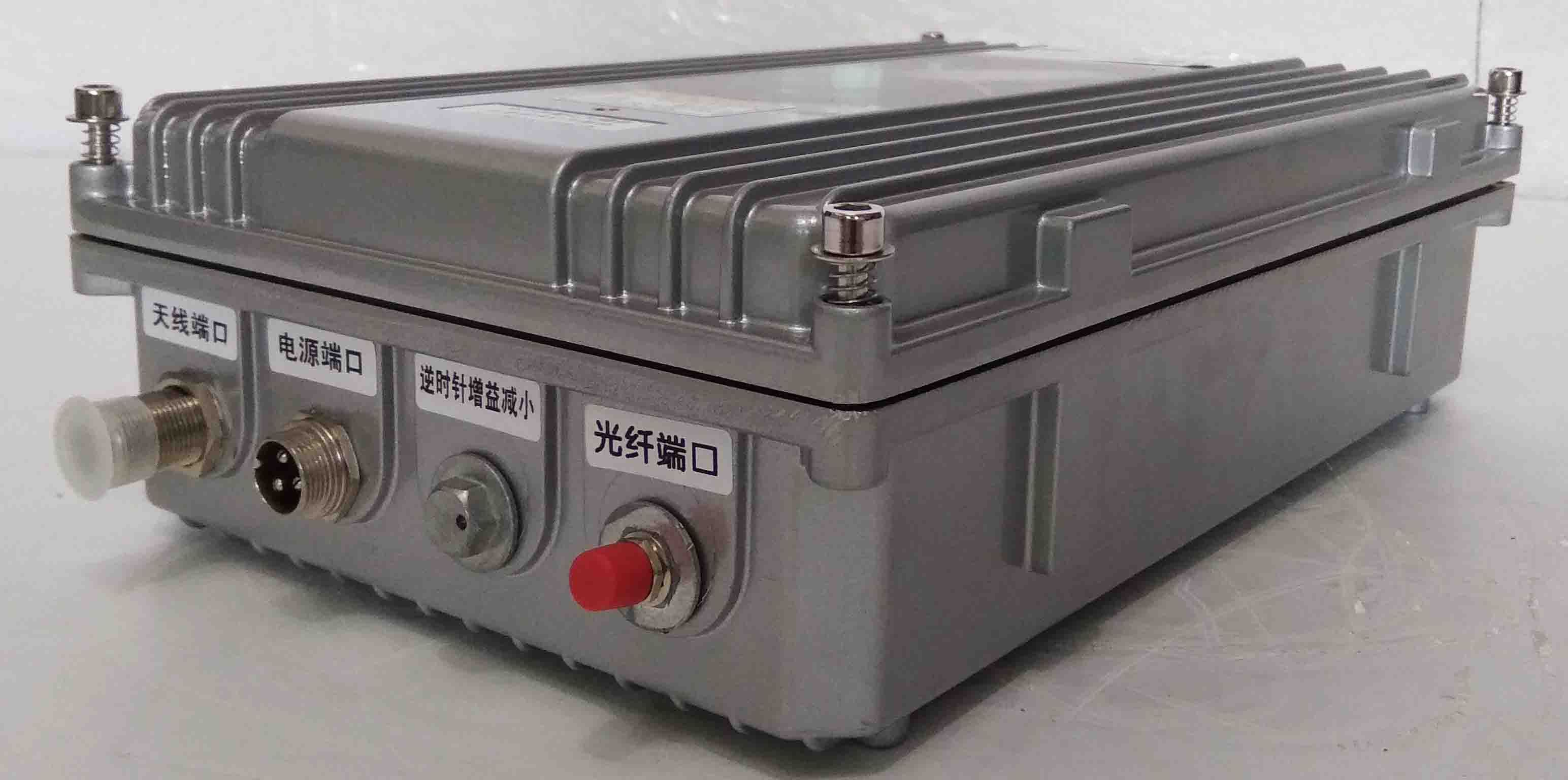

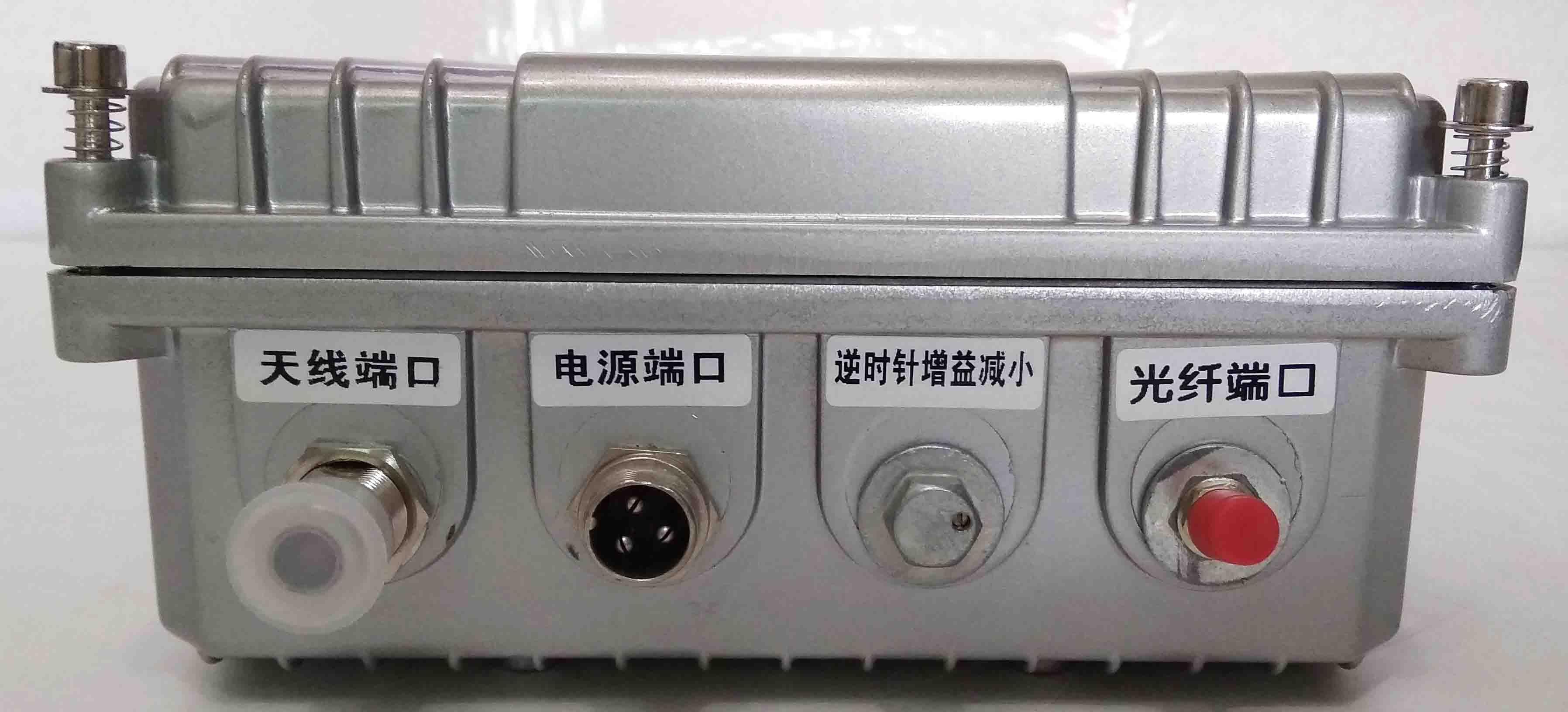

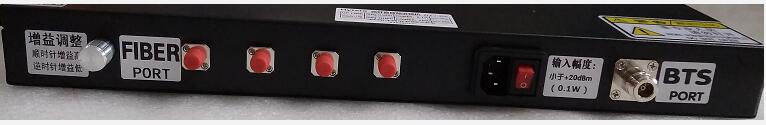

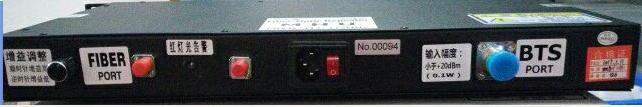

一個近端機可以接多個(通常1-4個)遠端機。近端機通常較小，一般裝在機柜里。遠端機則較大，一般掛墻安裝
