對講機移頻直放站

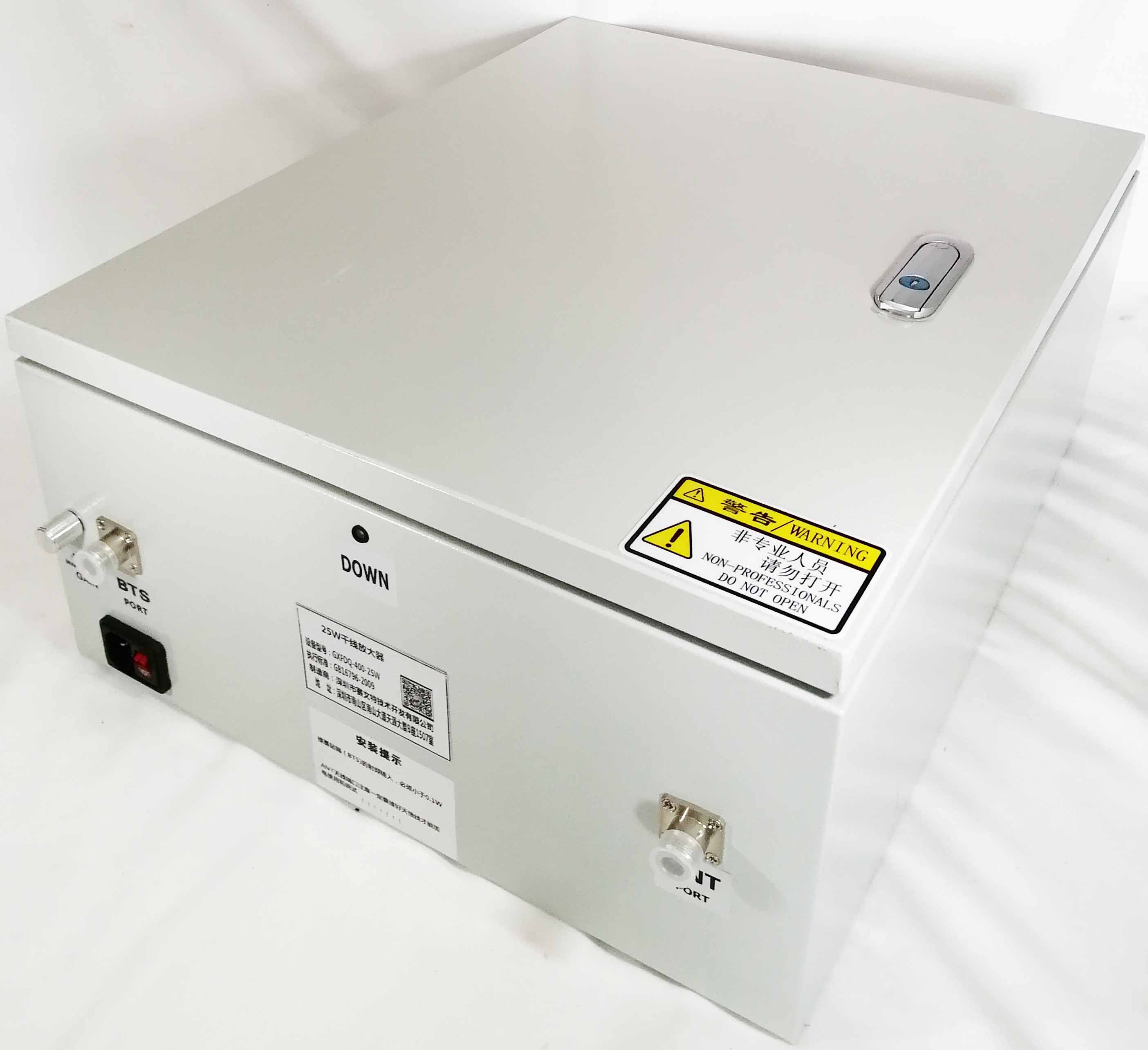

名稱：對講機移頻直放站 型號：YPZFZ-400-20W
在對講機通信中，常常因地形、傳輸條件限制，不可避免地出現一些中轉臺信號覆蓋不到的盲區，在一般情況下可采用同頻直放站，對需要覆蓋的區域定向輻射以消除盲區或延伸基站的服務范圍。由于技術上的原因，常規的同頻直放站存在以下幾個問題：
1、增益較高的直放站，施主天線和重發天線之間的隔離度要求很高，往往難以實現；
2、重發天線只能采用定向輻射，站址要求設在覆蓋區的邊緣，這不僅給選址帶來困難，而且影響覆蓋范圍和服務質量。
3、在許多情況下，由于在所需覆蓋的盲區邊緣無法找到有足夠信號強度的站址，同頻直放站無法安裝。
因此，我公司研制開發出對講機移頻直放站,可以解決開闊區域和大面積對講機信號覆蓋問題。

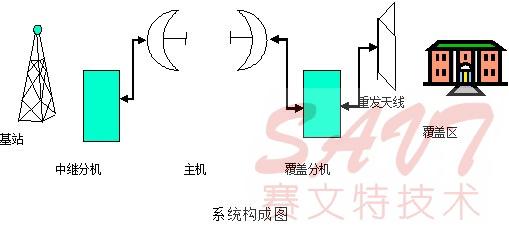

對講機移頻傳輸直放站由中繼分機和覆蓋分機兩部分組成。其系統構成如下圖所示：
基站下行信號在中繼分機中由工作信道變換到傳輸信道，然后在覆蓋分機中在由傳輸信道變回工作信道，經高功率放大后向覆蓋區全向輻射。移動臺的上行信號在覆蓋分機中由工作信道變換到傳輸信道，然后在中繼分機中再由傳輸信道變回工作信道。工作信道和傳輸信道的頻率可以根據實際使用情況由軟件設定。。
特點及應用范圍:
與同頻直放站相比，對講機移頻直放站有以下特點：
l 可使用全向天線，擴大了覆蓋的范圍；
l 高隔離度，可具有更高的輸出功率；
l 不受視距傳輸的限制；
l 選址容易，安裝簡單；
l 有效克服了同頻直放站的同頻干擾問題；
與光纖直放站相比，對講機移頻直放站有以下特點：
l 節約資源，無需占用光纖。
l 站址不受光纖限制。
l 傳輸時延較小，站址于基站間距離可以較遠。
綜合以上特點，移頻直放站特別適合市區基站密集區、光纖無法到達的邊遠地區用于盲區覆蓋。
1、
中繼端機主要指標：
|
中繼端機 |
|
工作頻帶 （ＭHz） 400-430 450-470 |
|
增益 （dB） 50 |
|
增益可調范圍 （dB） 3１ (1dB步進) |
|
輸出功率 （dBm） 33-37 (下行) -30-0 (上行) |
|
頻率穩定度 ≤0.05PPm |
|
時延 ≤５us |
|
輸入輸出信道 軟件調整 |
|
噪聲系數 (dB) <5 |
|
帶內波動 (dB) <２ |
|
駐波比 <1.4 |
|
射頻接頭 N－K |
|
射頻接頭阻抗 (Ω) 50 |
|
工作電源 (V) AC220(＋20%～－25%) / DC24V / DC-48V |
|
電源功耗 (W) <200 |
|
環境溫度 (℃) －40～＋55 |
|
濕度 (℅) 5 – 95(無凝結) |
|
遠程監控報警 可選配遠程監控 |
2、覆蓋端機主要指標：
|
覆蓋端機 |
|
工作頻帶 （ＭHz） 450-470 400-430 |
|
增益 （dB） 95 |
|
增益可調范圍 （dB） 3１ (1dB步進) |
|
輸出功率 （dBm） 40 (下行) 33 (上行) |
|
頻率穩定度 ≤0.05PPm |
|
時延 ≤５us |
|
輸入輸出信道 軟件調整 |
|
噪聲系數 (dB) <5 |
|
帶內波動 (dB) <3 |
|
駐波比 <1.4 |
|
射頻接頭 N－K |
|
射頻接頭阻抗 (Ω) 50 |
|
工作電源 (V) AC220(＋20%～－25%) / DC24V / DC-48V |
|
電源功耗 (W) <300 |
|
環境溫度 (℃) －40～＋55 |
|
濕度 (℅) 5 – 95(無凝結) |
|
遠程監控報警 可選配遠程監控 |
